首页 > 产品 > 陶瓷金刚石 & CBN砂轮
陶瓷双端面研磨盘
陶瓷双端面研磨盘
陶瓷双端面研磨盘
陶瓷双端面研磨盘
陶瓷双端面研磨盘
陶瓷双端面研磨盘

陶瓷双端面研磨盘

► 应用: 陶瓷金刚石研磨盘主要应用于汽车发动机零部件、空调压缩机零部件、硬质合金刀具、PCD,PCBN刀具、精密轴承、液压件气动元件、量刃具、水晶宝石、玻璃、陶瓷、硅片、氧化铝等非金属材质,两个端面的研磨。

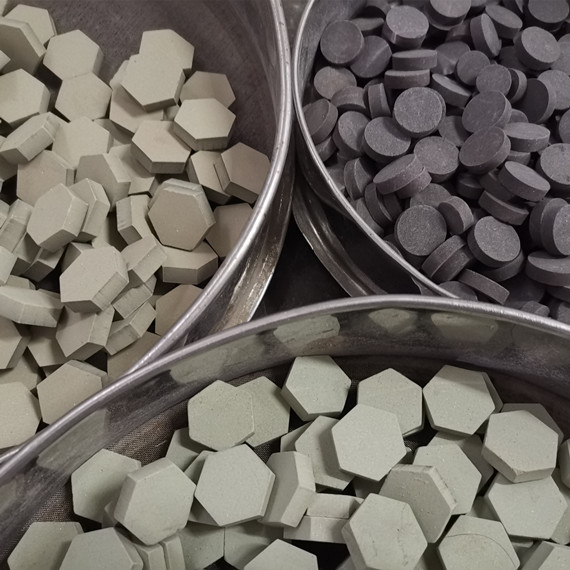

► 构造: 陶瓷研磨盘是由研磨盘基体和超硬磨块经环氧树脂胶粘结而成,超硬磨盘形状有:圆形、正六边形、扇形、方形。(可根据客户要求定制)。

► 直径: 150- 1500mm

提供配套修整砂轮

► 磨床: 新乡斯凯夫,新乡万华,新乡日升,温州百诚,苏州赫瑞特等国产双端面研磨机。韩国AM,日本光洋,德国皮特沃尔特,英国莱玛特等进口双端面研磨机。





分享:

陶瓷双端面 & CBN双端面

特点
在平面研磨中常见问题有,磨削效率低(磨不动),研磨盘使用寿命短,被磨工件精度不达标,工件划伤,工件光洁度差及表面发黑等情况。根据上述常见问题我司总工通过细化配方,原材料把控,优化生产工艺同时搭配科学管理制度,使我司产品在市场具备较多优势。在工件端面研磨中精度达到2μm,光洁度达到Ra0.02,部分工件达到镜面效果。
1:【耐磨性】是普通砂轮的80--120倍的说
2:【导热性】磨削导热性好,无工件烧伤
3:【精度高】磨削工件精度高表面质量好
4:【效率高】切削锋利,效率高

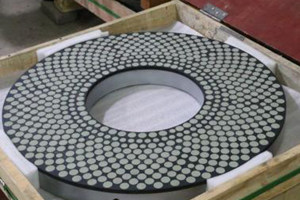

double disc grinding wheel dressing double disc grinding wheel

优势
1.磨削效率高。选用优质超硬磨料搭配合理磨料粒度提高研磨盘锋利度。
2.使用寿命长。使研磨盘具备合理硬度,较长时间处于锋利状态进而达到减少修整频次,提高使用寿命之目的。
3.形状保持性好。我司通过对研磨盘配方优化并提供工件研磨方案可使磨盘较长时间处于平整状态从而达到工件精度一致性要求。




应用及参数
陶瓷金刚石研磨盘主要应用于汽车发动机零部件、空调压缩机零部件、硬质合金刀具、PCD,PCBN刀具、精密轴承、液压件气动元件、量刃具、水晶宝石、玻璃、陶瓷、硅片、氧化铝等非金属材质,两个端面的研磨。
每组磨盘加工零件数量500000-1500000件
粒度80-1500#
硬度100HRB
外径150-1500mm
孔径30-500mm
研磨盘精度,平面度,平行度≤0.02mm
成品工件精度:粗糙度0.1μm-1.2μm,平面度0.001mm~0.004mm,平行度≤0.002mm,等高≤0.002mm

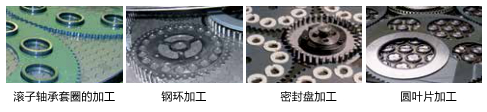

application of double disc grinding wheel


构造:
陶瓷研磨盘是由研磨盘基体和超硬磨块经环氧树脂胶粘结而成,超硬磨盘形状有:圆形、正六边形、扇形、方形。(可根据客户要求定制)。
 various layouts of diamond double discs

配套设备
新乡斯凯夫,新乡万华,新乡日升,温州百诚,苏州赫瑞特等国产双端面研磨机。韩国AM,日本光洋,德国皮特沃尔特,英国莱玛特等进口双端面研磨机。

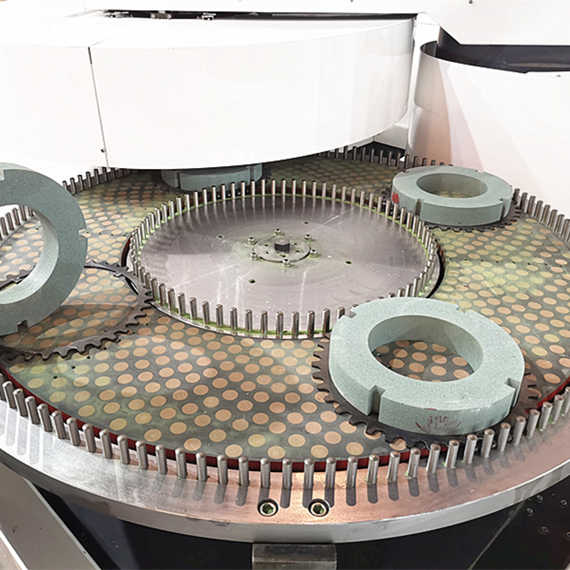

匹配修整砂轮
修整轮用于修整金刚石砂轮和CBN砂轮。根据金刚石和CBN磨盘的不同粒度、精度选择修整轮,使修整更容易、更节省时间。
dressing grinding wheel  dressing grinding wheel

双端面金刚石研磨盘和CBN研磨盘的规格


1A2T 1A2T
2A2T2A2T
6A2B6A2B
D: 300mm - 1500mm
W(Abrasive layer width): 40mm - 350mm
X( Abrasive layer height): 3mm -10mm
平行度:<=2μm, 平面度:<=2μm, 粗糙度: Ra0.02μm-Ra0.2μm
耐用性: 磨削划片 (25mm*25mm), 加工工件数量 >= 1百万
硬质合金刃口,工件>= 1百万

案例1连杆表面磨削
  Connecting Rod Surface Grinding


工件材质 球墨铸铁 (45#, 40Cr, 40CrMo)
硬度 210-280HB
磨削余量 Rough : 0.4 - 0.5
Fine: 0.2 - 0.4
光洁度 Ra 0.8
尺寸 915* 85 * 304.8
磨盘转速 35m/s
无烧伤、无需去毛刺

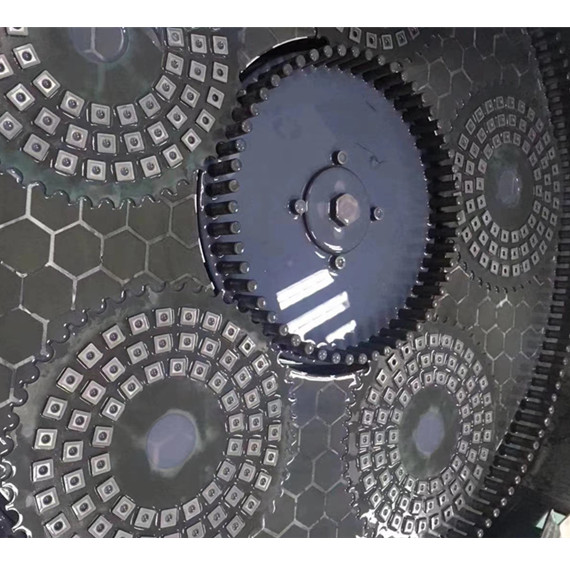

案例2戴蒙德硬质合金密封用双端面精磨磨盘

 Daimond Double-Disc Fine Grinding wheel for carbide seals

Application Double-Disc Fine Grinding
Wheel sizes Diamond 2A2T Ø720-30T-5X-320ID
Machine Peter Wolters
Coolant Oil
Wheel speed 120rpm
Work-piece speed 30rpm
Work-piece Seals
Material Carbide
Hardness 70HRC
Stock removal 0,1mm total
Cut rate 70µm/min
Roughness achieved 0,20 µm Ra
Flatness achieved 0,001mm
Parallelism achieved 0,001mm
Grit of diamond wheel 400 #
Cycle time 2,30 minutes

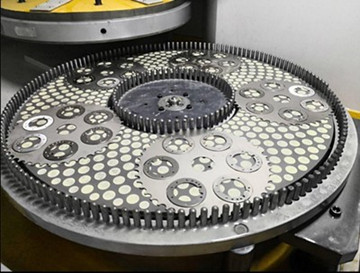

案例3空调压缩机挡板用双端面研磨盘

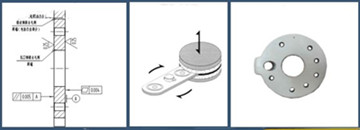

Air conditioning compressor partition drawings and work pieces         Double disc grinding wheel for Air conditioning compressor baffle

研磨结果

Item
Customer Compressor enterprise
Workpiece Air conditioning compressor baffle
Hardness of workpiece HRC45-50
Diameter 90mm
Grinding allowance 0.1mm
Thickness 10mm
Parallelism 0.005mm
Flatness 0.004mm
Roughness Ra0.2
Beat 10.5s
