金刚石修整笔

金刚石修整笔又叫金刚石笔，也叫金刚笔，是目前常用的修整砂轮的工具。

金刚笔的结构一般由金刚石和柄体构成，工作层称之为笔尖，原材料为天然金刚石或者人造金刚石，此为金刚笔的工作部分。外形像支"笔"后来人们喜欢叫它"金刚笔"。广泛应用于机械磨削加工领域，用于修整砂轮的形状、精度和表面质量，确保磨削加工的准确性。

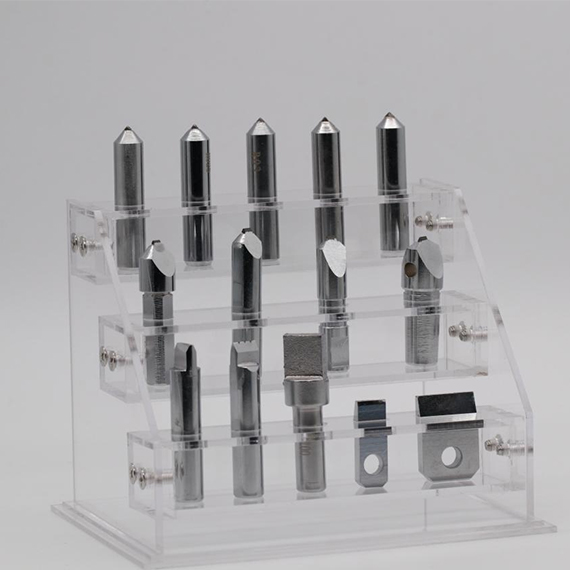

类型与特性

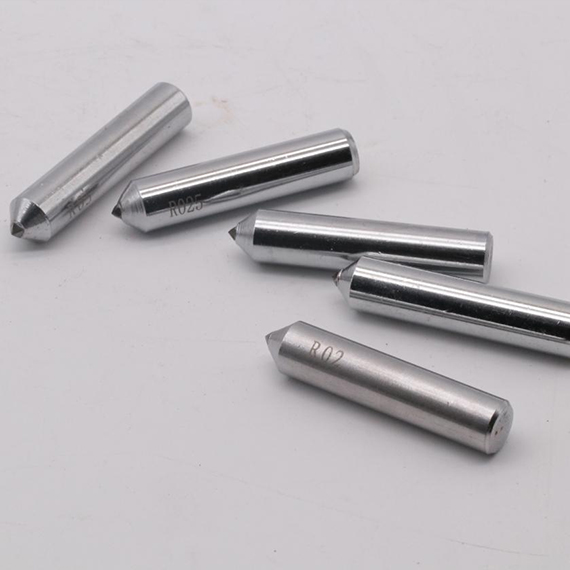

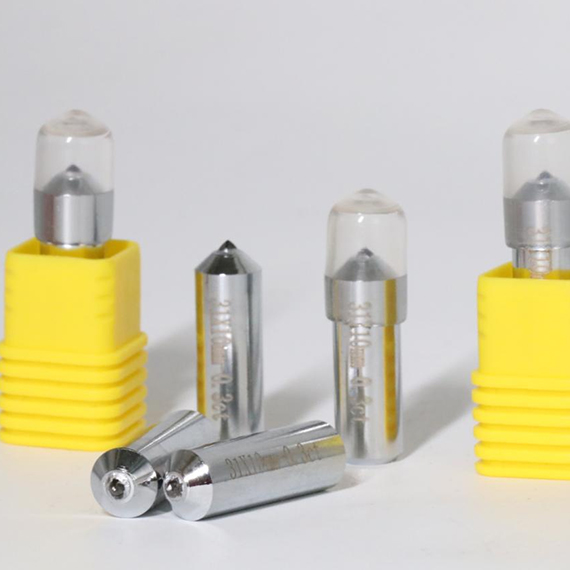

单颗粒金刚石修整笔：依靠单个金刚石颗粒的尖锐切削刃修整砂轮，精度极高（可达微米级），适用于复杂型面（如螺纹、齿轮砂轮）和超硬砂轮（如CBN砂轮）的精密修整，典型案例是航空发动机涡轮叶片加工中，用于修整砂轮以保证叶片型面轮廓度误差≤0.015mm。

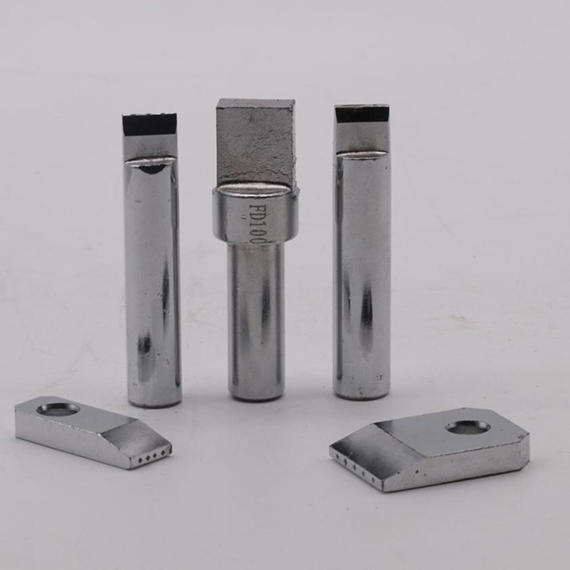

多颗粒/排状金刚石修整笔：多个金刚石颗粒协同工作，修整效率高，适用于大面积或简单型面的砂轮修整，例如无心磨床宽面砂轮的精磨修整。

成型金刚石修整笔：如CVD成型修刀（40度R0.2四点成型款），可修整出特定弧度或角度的砂轮，用于台阶面、圆弧面等复杂形状的磨削工艺，能使工件表面粗糙度达到Ra0.4μm以下。

金刚石修整笔的使用注意事项

笔尖需倾斜一定角度（通常8-15度）对着砂轮修磨，确保切削效果和工具寿命。笔尖倾斜一定的角度对着砂轮修磨。

修整时进刀量需根据磨削工艺调整（粗修切深较大，精修切深小于0.01mm），且必须使用冷却液降温，避免金刚石因高温磨损或脱落。

选择砂轮修整工具时必须知道自己使用的砂轮参数，需根据砂轮的磨料、粒度、结合剂类型选择对应的修整笔规格来选择金刚笔的规格。

使用过程中出现不耐磨、钻石脱粒、不好用等现象一定要分析原因，必要时找专家解决。


金刚石滚轮修整笔的应用领域

汽车零部件行业：曲轴、阀体、活塞环、油针、油针体，球笼万向节、油嘴油泵等。

齿轮行业：双片单锥面、单片双锥面、齿轮齿顶、全齿面等。

机床行业：导轨、滑块、滚珠丝杠等。

轴承行业：球轴承沟道、直线道轨副、锥轴承、柱轴承沟道、纺织轴承等。

工量刃具行业：卡尺、钻头、锯条、铣刀开槽开刃、丝锥螺纹等。

轻工行业：冰箱压缩机、自行车中轴等。

液压行业：柱塞泵连杆等。

航空航天行业：涡轮叶片、叶片齿根等。
